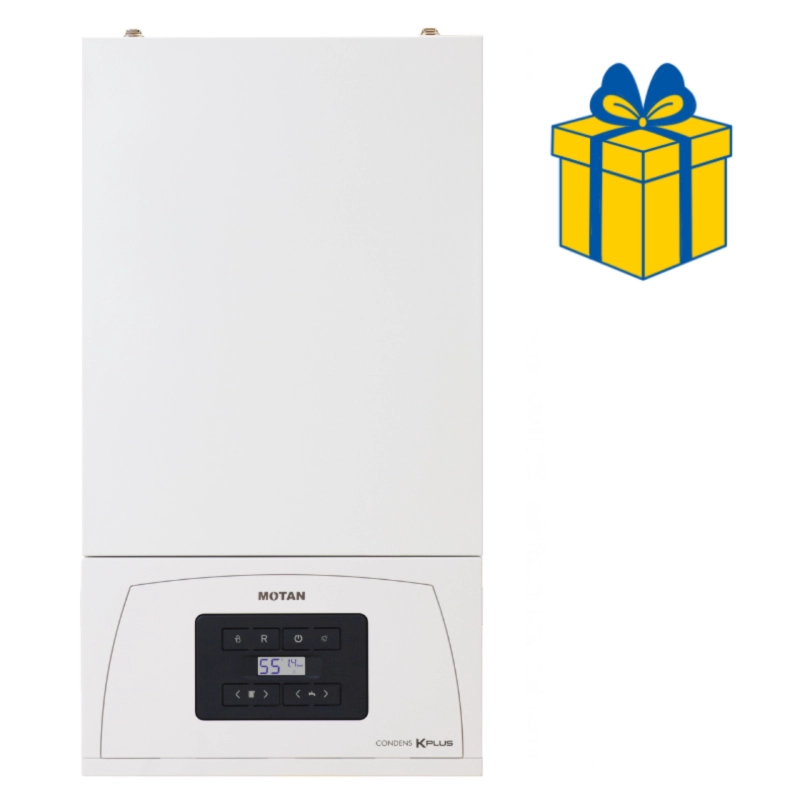

Centrala termica Motan Condens KPlus 20 kW, gaz, condensare

Centrala termica Motan Condens KPlus 20 kW, gaz, condensare

Motan Condens KPlus C38GC20V1 este o centrala termica murala in condensare, destinata incalzirii si prepararii instantanee a apei calde menajere. Functioneaza cu gaz natural G20 si poate fi utilizata atat cu instalatii cu radiatoare, cat si cu sisteme de incalzire prin pardoseala.

Centrala ofera o putere nominala maxima de 21 kW la 80/60°C, respectiv pana la 22,5 kW la 50/30°C, iar pentru prepararea apei calde menajere poate furniza 25 kW. Raportul de modulare de pana la 1:7 permite adaptarea puterii la solicitarea instalatiei, in limitele domeniului disponibil.

Tehnologie in condensare si randament de pana la 105%

In regimul 50/30°C, Motan Condens KPlus atinge un randament util de 105%, iar la 80/60°C randamentul util este de 97%. Randamentul energetic sezonier pentru incalzirea incintelor este de 91%, iar centrala este incadrata in clasa energetica A atat pentru incalzire, cat si pentru apa calda menajera.

Pe circuitul de incalzire, debitul caloric nominal este cuprins intre 3,0 si 22,5 kW, iar raportul de modulare ajunge pana la 1:7.

Schimbator principal din otel inoxidabil

Centrala Motan Condens KPlus este echipata cu un schimbator principal de caldura din otel inoxidabil, integrat si compact. Acesta este realizat cu o singura serpentina cu sectiune ovala, fara suduri pe traseul principal.

Schimbatorul include zona de ardere si zona de condensare, separate printr-un disc metalic izolat. Debitul agentului termic circula printr-o singura serpentina, iar sectiunea acesteia contribuie la controlul presiunii apei. Configuratia favorizeaza autocuratarea traseului si limitarea acumularii impuritatilor, iar otelul inoxidabil ofera rezistenta la coroziune.

Apa calda menajera preparata instantaneu

Motan Condens KPlus prepara apa calda menajera instantaneu prin schimbatorul secundar de caldura si furnizeaza o putere de 25 kW in regim ACM. La Δt=30°C, debitul este de 12 l/min cu restrictorul montat din fabrica si de aproximativ 12,1 l/min fara restrictor.

Temperatura apei calde menajere poate fi reglata intre 30 si 55°C. Centrala ofera confort ACM de 3 stele conform EN 13203 si are profil de sarcina XL.

Compatibila cu radiatoare si incalzire prin pardoseala

Centrala poate functiona cu instalatii cu radiatoare sau cu sisteme de incalzire prin pardoseala. Pentru circuitul conventional de incalzire, temperatura agentului termic poate fi reglata intre 30 si 80°C, iar pentru incalzirea prin pardoseala intervalul de reglare este de 15-45°C.

Motan Condens KPlus permite conectarea unui termostat de ambient si a unui senzor de temperatura exterioara. Prin utilizarea senzorului exterior poate fi activata compensarea climatica, temperatura agentului termic fiind ajustata in functie de temperatura exterioara si de curba de compensare configurata.

Componente principale

• schimbator principal de caldura din otel inoxidabil;
• schimbator secundar de caldura;
• pompa de circulatie cu aerisitor automat;
• vana cu 3 cai cu actuator;
• vas de expansiune de 8 litri;
• ventilator cu ajutaj incorporat;
• senzori de temperatura pe tur, retur si ACM;
• senzor de temperatura a gazelor arse;
• senzor de presiune;
• supapa de suprapresiune de 3 bar;
• sifon pentru condens;
• manometru pentru presiune.

Filtrarea circuitului de incalzire si ACM

Pe returul instalatiei de incalzire trebuie montat obligatoriu un filtru mecanic de impuritati tip Y si un filtru antimagnetita pentru retinerea particulelor metalice fine care pot circula prin circuitul hidraulic.

Pe intrarea de apa rece pentru circuitul ACM trebuie montate filtre dedurizatoare si un filtru mecanic de impuritati.

Evacuarea gazelor arse si a condensului

Motan Condens KPlus necesita un kit coaxial de admisie si evacuare 60/100 mm, cu lungimea de 1 m. Gazele arse sunt evacuate prin tubul interior de 60 mm, iar aerul necesar arderii este admis prin tubul exterior de 100 mm. Kitul coaxial se cumpara separat. Kitul dual 80/80 mm si kitul vertical sunt configuratii alternative si se livreaza separat, la cerere.

In timpul functionarii in condensare, condensul este evacuat prin sifonul amplasat in partea inferioara. Acesta are un caracter acid, cu un pH de aproximativ 3,8-5,4, iar evacuarea trebuie realizata printr-o tubulatura adecvata, conectata la traseul de neutralizare si scurgere.

Gaz natural G20 si alimentare electrica

Centrala este reglata din fabrica pentru functionarea cu gaz natural G20. Presiunea nominala de alimentare la racord este de 20 mbar, cu un interval de 17-25 mbar, iar consumul nominal maxim de gaz G20 este de aproximativ 2,38 m³/h.

Alimentarea electrica este de 230 V / 50 Hz, iar puterea electrica nominala este de 81 W. Centrala trebuie conectata la o instalatie electrica prevazuta cu impamantare corespunzatoare. Cablul de alimentare este prevazut din fabrica, fara stecher montat.

Dimensiuni Motan Condens KPlus C38GC20V1

Constructia murala are dimensiunile de 750 × 400 × 305 mm si o greutate de aproximativ 31 kg. Cu cotul de evacuare montat, inaltimea este de 890 mm.

• inaltime: 750 mm;
• latime: 400 mm;
• adancime: 305 mm;
• inaltime cu cotul montat: 890 mm;
• greutate: aproximativ 31 kg.

Spatii necesare pentru montaj si service

• distanta minima frontala: 500 mm;
• distanta minima laterala: 150 mm;
• distanta minima inferioara: 250 mm;
• distanta minima superioara: 400 mm.

Centrala trebuie montata pe o suprafata plana si fixa, intr-un spatiu protejat de inghet si cu acces suficient pentru lucrarile de montaj si intretinere.

Ce contine setul de montaj

• centrala termica Motan Condens KPlus C38GC20V1;
• suport pentru montarea centralei;
• dibluri pentru montaj;
• documentatia produsului.

Specificatii tehnice Motan Condens KPlus C38GC20V1

• tip: centrala termica murala in condensare;
• functii: incalzire si preparare instantanee ACM;
• tiraj: fortat;
• putere nominala maxima la 80/60°C: 21 kW;
• putere nominala maxima la 50/30°C: 22,5 kW;
• putere in regim ACM: 25 kW;
• randament util la 80/60°C: 97%;
• randament util la 50/30°C: 105%;
• randament energetic sezonier pentru incalzire: 91%;
• clasa energetica incalzire: A;
• clasa energetica ACM: A;
• clasa NOx: 5;
• raport de modulare: pana la 1:7;
• presiune circuit incalzire: 0,8-3 bar;
• vas de expansiune: 8 litri;
• volum maxim recomandat de apa in instalatie: 200 litri;
• racord tur/retur: 3/4";
• racord apa rece/apa calda: 1/2";
• racord gaz: 3/4";
• alimentare: gaz natural G20;
• alimentare electrica: 230 V / 50 Hz;
• putere electrica nominala: 81 W;
• clasa de protectie: IPX5D.

Centrala termica Motan Condens KPlus 20 kW reuneste tehnologia in condensare, schimbatorul principal din otel inoxidabil, prepararea instantanee a apei calde menajere si posibilitatea utilizarii cu radiatoare sau incalzire prin pardoseala. Raportul de modulare de pana la 1:7, conectarea unui termostat de ambient si posibilitatea utilizarii unui senzor exterior completeaza configuratia pentru controlul instalatiei de incalzire.
